חוות רינדור ביתית

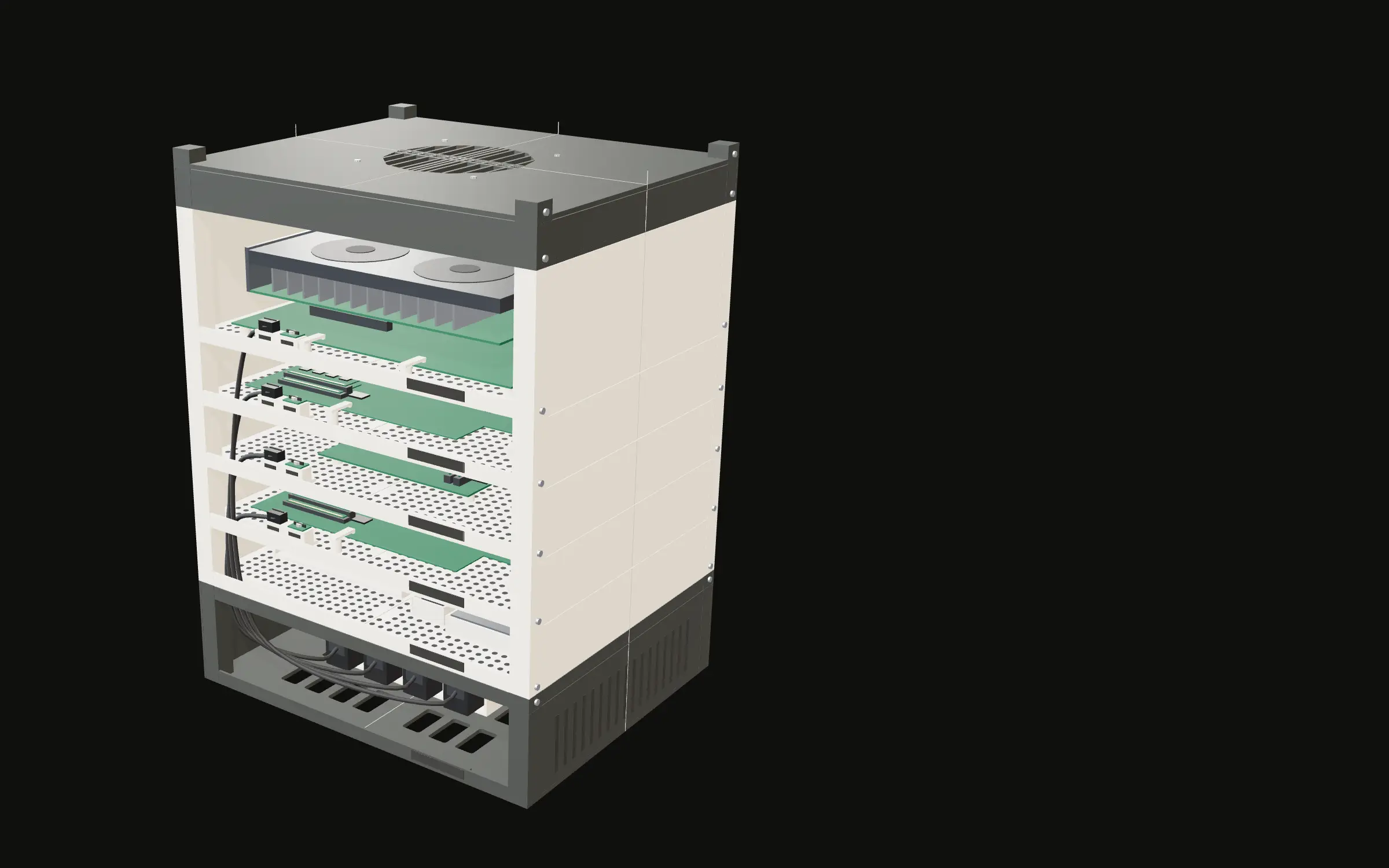

קוביית הרינדור היא מגדל של קומות מודפסות. בכל קומה יושב לוח אם של מחשב ישן, הכרטיס הירוק שעליו המעבד. מוסיפים קומה, והסרט נגמר מהר יותר.
כאן רואים ממה היא בנויה, איך מרכיבים אותה, ומה היא חוסכת בזמן ובחשמל.
01 · החלקים
עשרים ושניים חלקים. חלק מודפסים, חלק קונים, וחלק מגיעים מתוך המחשב הישן. כל מידה כאן לקוחה מקבצי התכנון של הקובייה.
02 · הרכבה
המספרים הם המספרים של מדריך הבנייה. פירוק המחשב הנייד והדבקת הרבעים קורים קודם על השולחן, אז כאן מתחילים מהמגירה.
03 · בפנים
האוויר נכנס מקדימה בכל קומה, עובר מעל הלוח, ועולה מאחור בארובה, פס פתוח בגב כל רצפה. למעלה מאוורר אחד מוציא את הכול.
ה-230 וולט לא יוצא מהמגירה. למעלה עולים רק כבלי DC, חשמל חלש מהמטענים, דרך פיר הכבלים בפינה הקדמית.
קומת המאוורר סגורה מקדימה. בלי זה הקומה העליונה הייתה לוקחת את רוב האוויר, והקומות למטה היו נחנקות.
04 · העיקרון
סרט הוא שורה של תמונות, וכל תמונה נקראת פריים. מחלקים את השורה לחתיכות. כל לוח פנוי לוקח חתיכה ומרנדר אותה, כלומר מצייר את הפריימים שלה.
לוח מהיר מסיים ולוקח את החתיכה הבאה. בסוף החתיכות חוזרות, ותוכנה בשם ffmpeg מחברת אותן לקובץ אחד. את החיבור עושה מחשב אחד, וזה החלק שקומות נוספות לא מקצרות.
05 · חדר הבקרה
זמן, חשמל וכסף, מחושבים ולא מומצאים. החישוב נשען על הנחה אחת שעוד לא נמדדה, והיא כתובה מתחת למספרים.
קוט״ש, קילוואט-שעה, היחידה שבחשבון החשמל.
—
—
מקורות
כל מידה של הקובייה לקוחה מקבצי התכנון שלה: params.scad, הקובץ שבו גר כל מספר, קבצי ה-scad של כל חלק, ומדריך הבנייה. אין כאן יצרן ואין שרטוט של מישהו אחר. הקבצים האלה הם התכנון.
הלוח הראשון זוהה לפי המדבקה שלו: Dell Vostro 14 3490. מתוך מדריך המפרט ומדריך השירות של Dell: מעבד i7-10510U, שתי תושבות זיכרון, מטען של 19.5 וולט, 45 או 65 וואט, ושקע החשמל וכפתור ההדלקה על כבלים נפרדים. הליבות וה-TDP של המעבדים לקוחים מ-Intel ARK: i7-10510U, ארבע ליבות, 15 וואט, ו-i7-10700, שמונה ליבות, 65 וואט. TDP הוא ההספק שהמעבד בנוי לעמוד בו לאורך זמן. זה לא מה שהשקע בקיר מודד.
הנחה, לא מדידה: ליבה אחת מרנדרת פריים אחד בשנייה. זה הקבוע היחיד שמזיז את כל הזמנים, ואף אחד עוד לא מדד אותו על הלוחות האלה. גם אלה הערכות: 60 פריימים בחתיכה, 2 שניות תקורה לכל חתיכה, 0.002 שניות לפריים בחיבור הסופי. בחשמל: מעבר ל-TDP עוד 6 וואט ללוח נייד, 20 לשולחני ו-25 לשולחני עם כרטיס מסך, 12 וואט לכרטיס שמחכה, 4, 12 ו-16 וואט ללוח במנוחה, 4 וואט למתג ו-2 למאוורר. במודל, הגודל של המתג, המפצל והמטענים, צורת הלוחות ומקום מחזיק ה-USB הם דוגמה.
התכנון עוד לא הודפס. הדפסת הניסיון הראשונה תבדוק שהפינים נכנסים זה בזה ושהסיכות ננעלות.
התכנון, המודל והקוד: Wild Digital Moments. השמות Dell, Vostro ו-Intel מופיעים כאן רק כדי לתאר חלקים. אין קשר לחברות האלה, אין אישור שלהן, ואף סימן מסחרי שלהן לא מוצג בדף.
בסוף
מחשב נייד נזרק כשהמסך נשבר או כשהסוללה מתה. הלוח שבפנים בדרך כלל עוד עובד.
מה מדפיסים, מה קונים ובאיזה סדר מרכיבים: הכול כתוב במדריך הבנייה.
